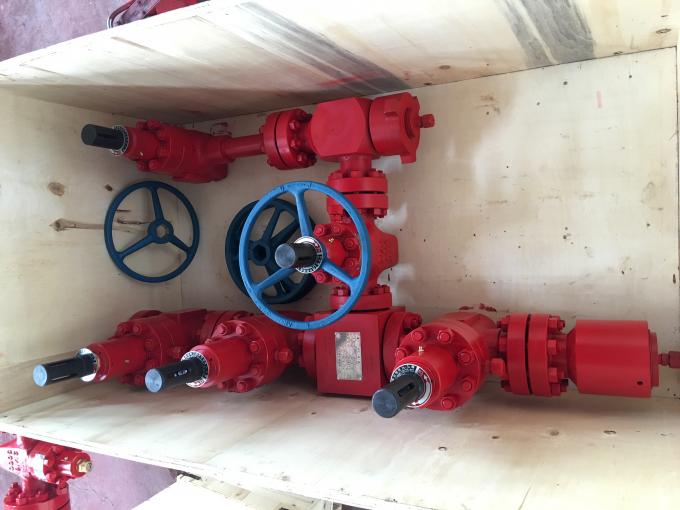

600 ساختار ساختار درخت ماسه Wellhead X:
آویز لوله
پیچ های گل میخ 1 "dia. x 7" ال جی. با 2 مهره برای هر گل میخ برای فلنج بالا
LG 2 "dia. x 8". 2000 نوک پستان لوله WP 11 1 ⁄ 2 TPI موضوع مرد دو طرفه
نوع 2 x x 2000 psi WP gate vale (زن)
2 "x 11 1⁄2 TPI ، پلاگین گاو نخی 2000 WP
پلاگین گاو نر 2 "x 11 1⁄2 TPI ، 2000 WP با سوراخ NPT 1⁄2"
2 3/8 "x 2 7/8" نوک پستان تغییر EUE (شناسه باید به اندازه کافی بزرگ باشد به طوری که 2 3/8 "Swab Cup (OD 1.92") ممکن است از داخل 2 3/8 "x 2 7/8" تغییر کند نوک پستان)
فلنج آداپتور
بالا 2 9/16 "x 2000 psi حک شده و پایین 7 1/16" x 2000 psi WP
حلقه واشر مشترک R-26 برای فلنج بالا 2 9/16 "x 2000 psi WP
حلقه واشر مشترک R-45 برای فلنج پایین 2 9/16 "x 2000 psi WP
استاد دریچه
فلنج 2/9 اینچی 16 x 16 x PSI WP API به پایان می رسد چرخ های دستی با دور دریچه باز c / w
واشر مشترک R-26 را برای بالای هر دریچه دروازه حلقه کنید
پیچ گل میخ 3 ⁄ 4 "قطر 5" ال جی. c / w 2 آجیل برای بالای هر دریچه دروازه
صلیب فولادی جعلی (3 راه ، نوع فلنج)
2 9/16 "عمودی x 2 1/16" یک پریز یک طرفه ، 2000 psi WP آجیل فولادی جعلی / جی
حلقه واشر R-26 را برای 2 9/16 عمودی بگذارید
حلقه واشر R-23 را برای 2/1/1 کنار بگذارید
پیچ گل میخ 3 ⁄ 4 "قطر 5" ال جی. c / w 2 آجیل
پیچ های گل میخ 5/8 "دیا. 4 1/2" ال جی. c / w 2 آجیل
شیر SWAB
2 9/16 "x 2000 psi WP فلنج نوع شیر فلکه دروازه کامل دور دست چرخ دستی / وزنی
3⁄4 "دیا. 5" ال جی. پیچ های گل میخ c / w و 2 آجیل
حلقه واشر R-26 برای شیر سواب
2 9/16 "x 2000 psi WP flange type cap (2 7/8" EU x 8 TPI API RD موضوع داخلی) با نخ NPT 1⁄2 "زن و پلاگین جامد 1⁄2"
دریچه های بال
2 1/16 x 16 ps psi WP فلنج نوع شیر فلکه شیر کامل دور چرخ دستی / وزنی باز
حلقه واشر R-23 برای شیر بال
پیچ و مهره 5/8 "dia. 4 1⁄2" c / w 2 مهره
2 1/16 "x 2000 psi WP فلنج نوع فلنج مثبت مونتاژ c / w کلاه و فلنج جفت گیری جفت با 2 — 11 ⁄ 11 1 TPI زن

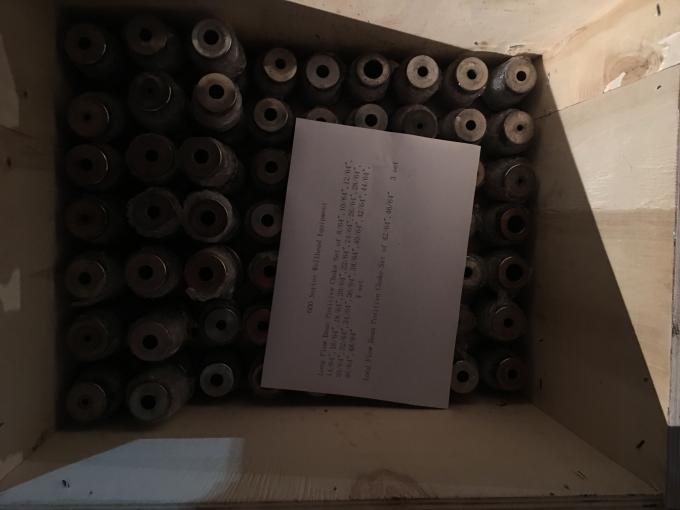

مجموعه چوک باقلا جریان مثبت از 8/64 "، 10/64" ، 12/64 "، 14/64" ، 16/64 "، 18/64" ، 20/64 "، 22/64" ، 24/64 "، 26/64"، 28/64 "، 30/64"، 32/64 "، 34/64"، 36/64 "، 38/64"، 40/64 "، 42/64"، 44/64 "، 46/64" ، 48/64 "

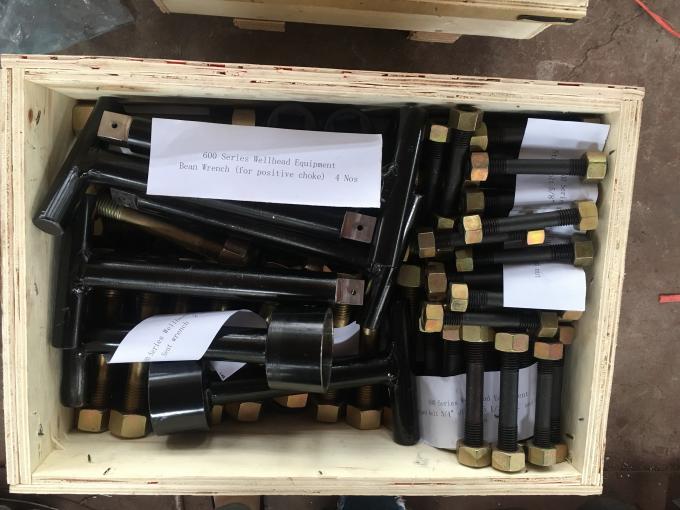

آچار باقلا (برای خفگی مثبت)
LG 2 "dia. X 8". 2000 نوک پستان لوله WP 11 1 ⁄ 2 TPI موضوع مرد دو طرفه
TPI 2 "x 11 1 T2 TPI ، 2000 psi WP شیر دروازه نوع پیچ کامل چرخ دستی باز / چرخ دستی (برای نصب در پایین دست چوک مثبت)
حلقه واشر R-23 برای خفگی مثبت
| تجهیزات جانبی | | |
| آچار قابل توجه برای قطر 1 اینچ. پیچ و مهره گل میخ | 8 | نه |
| آچار قابل توجه برای قطر 3 ⁄ 4 اینچ. پیچ و مهره گل میخ | 8 | نه |
| آچار قابل توجه برای قطر 5/8 اینچ. پیچ و مهره گل میخ | 8 | نه |
فشار سنج (0-2000 psi) با اتصال نر 1 T 2 "NPT.
کیس - فولاد ضد زنگ ، شماره گیری 6-اندازه "، ضد آب هوا با روغن پر شده با روغن | 24 | نه |
| فشار سنج (0-1000 psi) با اتصال مرد 1 ⁄ 2 "NPT مردانه. مورد - فولاد ضد زنگ ، اندازه شماره گیری 6" ، ضد آب و هوا پر شده با روغن پر کننده مایع | 24 | نه |
| فشار سنج (0-500 psi) با اتصال مرد 1 "2" NPT. جنس - فولاد ضد زنگ ، اندازه شماره گیری 6 "، ضد آب و هوا پر شده با روغن پر کننده مایع | 24 | نه |
| سوپاپ سوزنی 1⁄2 "5000 psi با 1 ⁄ 2" اتصال NPT نر ورودی | 24 | نه |
| قطعات یدکی | | |
| چوب لباسی با 2 3/8 "EU 8 TPI API RD موضوع زنانه بالا و پایین | 2 | نه |
| حلقه مهر برای 2 3/8 "EU 8 TPI ، چوب لباسی | 4 | تنظیم |
| 2 فلنج 1/ 1/16 "x 2000 psi WP نوع فلنج قابل تنظیم مونتاژ شوک (سوزن و تکمیل شده با فلنج جفت و نوع صندلی واشر حلقه) که با فلنج جفت و واشر حلقه تکمیل شده است | 2 | تنظیم |
| آچار صندلی برای مونتاژ شوک قابل تنظیم | 2 | تنظیم |
| سوزن (کاربید تنگستن) برای خفگی قابل تنظیم | 2 | نه |
| صندلی برای خفگی قابل تنظیم | 2 | نه |
| واشر حلقه ای R-45 | 4 | نه |
| واشر حلقه ای R-26 | 4 | نه |
| واشر حلقه ای R-23 | 4 | نه |
| پیچ گل میخ 1 "dia. x 7" ال جی. و مهره | 24 | نه |
| پیچ گل میخ 3 ⁄ 4 "dia. x 5" LG. و مهره | 16 | نه |
| پیچ گل میخ 5/8 "dia. x 4 1/2" LG. و مهره | 16 | نه |
| TPI 2 "x 11 1 T2 TPI ، 2000 psi WP دروازه شیر ورودی نوع کاملاً دور چرخ دستی / وزنی باز | 2 | نه |
| 2 "HP Tee | 24 | نه |
| 2 اینچ HP Elbow | 24 | نه |
| 2 "اتصال HP | 24 | نه |
| اتحادیه نوع چکش 2 "HP | 24 | نه |
| 2 "بول پلاگین | 4 | نه |
| آداپتور نخ زنانه 1/2 "نخ مرد x 1/4" | 12 | نه |
| نوک سینه 1/2 "x 1/4" را با نر نخی NPT تغییر دهید | 12 | نه |
| آچار باقلا | 2 | نه |
| 2 "x 2000 psi WP نوع پیچ خاموش قابل تنظیم (موضوع زن 11-1 / 2" TPI) | 4 | نه |
